Prometheus & Grafana & Loki 모니터링

모니터링: 시스템을 실시간으로 관찰하고 측정하는 것



모니터링의 중요성

💡 모니터링 도구를 사용하여 시스템의 상태를 추적하고, 문제를 감지하고, 성능을 최적화하며, 장애 발생 시 빠르게 대응할 수 있다.





프로메테우스(Prometheus) 연동

Prometheus란?

Prometheus는 오픈소스 모니터링 툴로 시계열 데이터베이스를 사용하여 메트릭 데이터를 수집하고, 쿼리 및 시각화를 통해 시스템 상태를 모니터링하고 경고를 설정할 수 있다.



Prometheus의 주요 구성 요소

• Prometheus 서버: 메트릭 데이터를 수집하고 저장하는 핵심 컴포넌트로, 각 타겟으로부터 데이터를 주기적으로 스크랩하여 시계열 데이터베이스에 저장한다.
  • 시계열 데이터베이스(Time Series Database, TSDB)는 시간에 따라 변화하는 데이터를 효율적으로 저장하고 조회할 수 있도록 최적화된 데이터베이스
• Exporters: Prometheus는 기본적으로 애플리케이션에서 메트릭 데이터를 수집한다. Exporter는 특정 애플리케이션이나 시스템의 메트릭 데이터를 Prometheus가 이해할 수 있는 형식으로 변환해준다.
  • Ex: Node Exporter (서버의 시스템 메트릭 수집), PostgreSQL Exporter (PostgreSQL 메트릭 수집), Spring boot의 micrometer-registry-prometheus 디펜던시
• Pushgateway: 짧은 수명의 작업(job)에서 메트릭을 수집하여 Prometheus 서버에 푸시(push)할 수 있다. 일반적으로 지속적으로 실행되지 않는 작업에서 사용된다. 예를 들어 배치 작업, 스크립트 실행, cron 작업 등이 있다.
• Alertmanager: Prometheus 서버에서 발생하는 경고(alert)를 처리하고, 이메일, PagerDuty, Slack 등 다양한 방법으로 알림을 보낼 수 있다.



build.gradle

dependencies {
    implementation 'org.springframework.boot:spring-boot-starter-actuator'
    runtimeOnly 'io.micrometer:micrometer-registry-prometheus'
}

• actuator와 prometheus 추가



프로메테우스 설정 파일

prometheus.yml

global:
  scrape_interval: 15s

scrape_configs:
  - job_name: 'spring-boot'
    metrics_path: '/actuator/prometheus'
    static_configs:
      - targets: ['host.docker.internal:8080']



프로젝트 루트 경로에다가 작성한다.



프로메테우스 도커 컨테이너 실행

docker run -d --name=prometheus -p 9090:9090 -v ./prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus

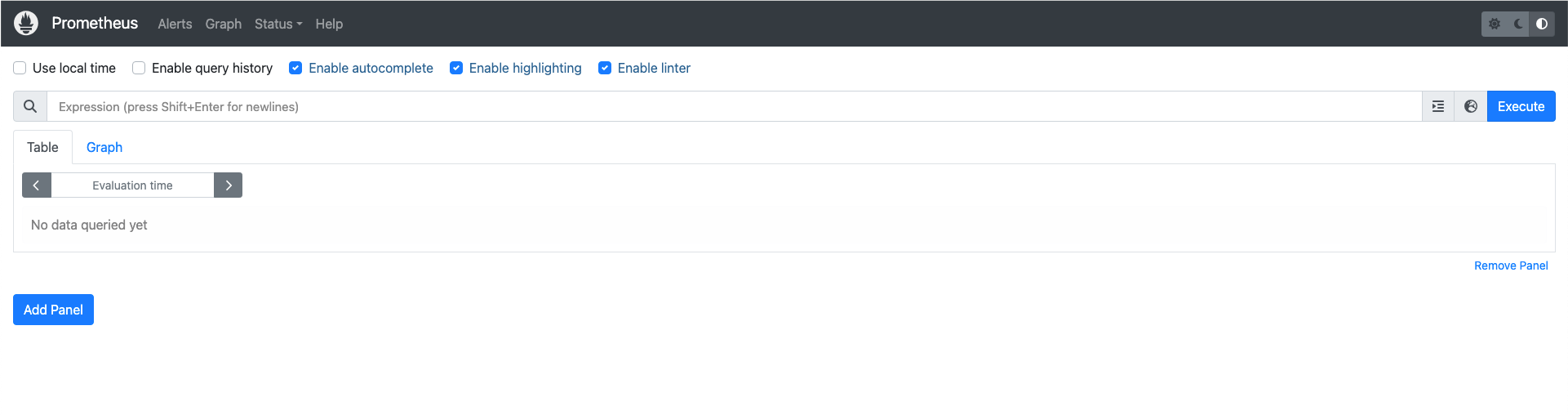

http://localhost:9090 접속



http://localhost:9090

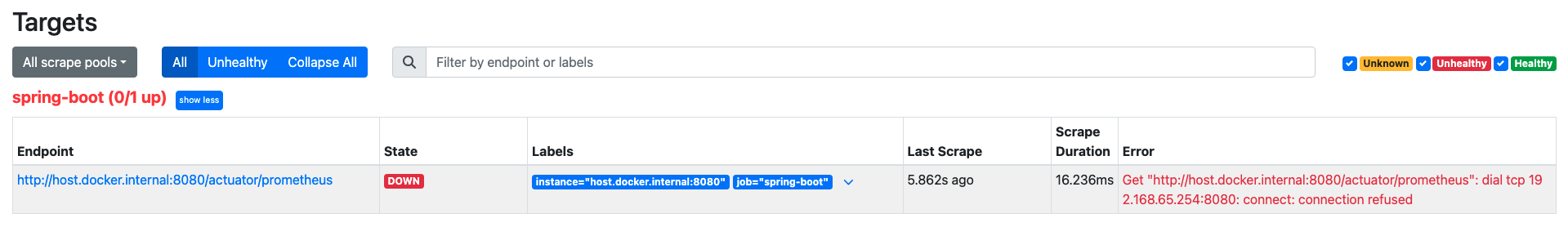

Status > Targets 로 스프링부트 애플리케이션 확인

• 현재 실행되고 있지 않은 상태

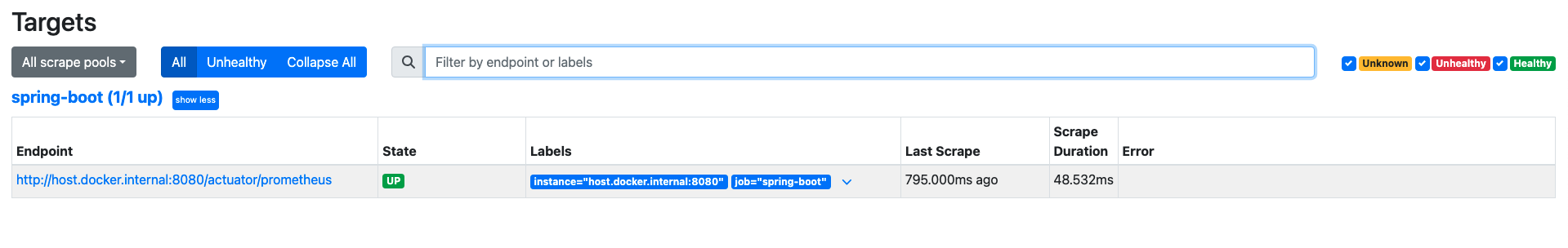

실행시켜보면 다음과 같이 상태가 변경된다.







그라파나(Grafana) 연동

그라파나란?

Grafana는 오픈소스 데이터 시각화 및 모니터링 툴로 다양한 데이터 소스를 지원하여 데이터를 시각화하고 분석할 수 있다.



그라파나 주요기능

• 대시보드 생성: Grafana는 사용자가 데이터를 시각화할 수 있는 대시보드를 생성할 수 있도록 한다. 여러 가지 그래프, 차트, 게이지 등을 사용하여 데이터를 시각적으로 표현할 수 있다.
• 다양한 데이터 소스 지원: Prometheus, InfluxDB, Graphite, Elasticsearch, MySQL, PostgreSQL 등 다양한 데이터 소스를 지원한다. 이를 통해 여러 시스템과 애플리케이션의 데이터를 통합하여 시각화할 수 있다.
• 알림 기능: 조건을 설정하여 조건이 충족되면 이메일, Slack, PagerDuty 등 다양한 채널을 통해 알림을 보낼 수 있다.
• 플러그인 지원
• 사용자 관리: 대시보드와 데이터 소스에 대한 접근 권한 설정



그라파나 도커 컨테이너 실행

docker run -d --name=grafana -p 3000:3000 grafana/grafana



http://localhost:3000 접속



그라파나 로그인 화면



초기 ID: admin / PW: admin

그라파나 Home



Datasources > Prometheus > Connection URL 입력 > host.docker.internal:9090



Sava & test





Dashboard > create Dashboard > import dashboard > grafana.com/dashboards > spring 검색

사용할 dashboard 템플릿을 선택하고 Dashboard ID를 copy 한다.





import dashboard에서 붙여넣고, Load 후 프로메테우스 선택하고 import 클릭



즐겁게 모니터링하면 된다 ^^

다양한 기능들이 존재하니 필요하다면 지지고 볶고 하면 될 듯하다.





Grafana와 Slack을 연동해서 Alert를 받는 방법도 있다.





흐름

1. 스프링 부트 애플리케이션이 프로메테우스 서버로 로그를 전송한다. /actuator/prometheus
2. 프로메테우스가 로그를 수집하고, 그라파나로 전송한다.
3. 그라파나 로그를 수집하고, 대시보드로 보여준다.
4. 필요하다면 Alert를 생성해서 Slack 같은 곳으로 알람을 받는다.





Loki를 활용한 어플리케이션 로깅

Loki는 Grafana Labs에서 개발한 로그 집계 시스템으로,

Prometheus의 메트릭 수집 방식과 유사하게 로그 데이터를 수집하고 쿼리할 수 있도록 설계되었다.

주로 로그 데이터를 저장하고, 이를 Grafana를 통해 시각화한다.

Loki의 주요 특징 중 하나는 라벨 기반의 메타데이터를 사용하여 로그를 효율적으로 검색할 수 있다는 것이다.



loki-logback-appender

loki-logback-appender는 Logback을 사용하는 Java 애플리케이션에서 로그를 Loki로 직접 전송하기 위한 라이브러리로, 이를 사용하면 별도의 Promtail 설정 없이도 로그를 Loki로 전송할 수 있다.

implementation 'com.github.loki4j:loki-logback-appender:1.5.1' // 추가





로깅 테스트용 SampleController

@RestController
public class SampleController {

    private static final Logger logger = LoggerFactory.getLogger(SampleController.class);

    @GetMapping("/")
    public String hello(HttpServletResponse response) throws IOException {
        logger.info("Attempted access to / endpoint resulted in 403 Forbidden");
        response.sendError(HttpServletResponse.SC_FORBIDDEN, "Access Denied");
        return null;
    }
}





resources/logback.xml 파일 생성

<configuration>
    <appender name="LOKI" class="com.github.loki4j.logback.Loki4jAppender">
        <http>
            <url>http://localhost:3100/loki/api/v1/push</url>
        </http>
        <format>
            <label>
                <pattern>app=my-app,host=${HOSTNAME}</pattern>
            </label>
            <message class="com.github.loki4j.logback.JsonLayout" />
        </format>
    </appender>

    <root level="DEBUG">
    <appender-ref ref="LOKI" />
    </root>
</configuration>

https://grafana.com/docs/loki/latest/setup/install/docker/





loki-config.yml 파일

auth_enabled: false

server:
  http_listen_port: 3100
  grpc_listen_port: 9096

common:
  instance_addr: 127.0.0.1
  path_prefix: /tmp/loki
  storage:
    filesystem:
      chunks_directory: /tmp/loki/chunks
      rules_directory: /tmp/loki/rules
  replication_factor: 1
  ring:
    kvstore:
      store: inmemory

query_range:
  results_cache:
    cache:
      embedded_cache:
        enabled: true
        max_size_mb: 100

schema_config:
  configs:
    - from: 2020-10-24
      store: tsdb
      object_store: filesystem
      schema: v13
      index:
        prefix: index_
        period: 24h

ruler:
  alertmanager_url: http://localhost:9093

# By default, Loki will send anonymous, but uniquely-identifiable usage and configuration
# analytics to Grafana Labs. These statistics are sent to https://stats.grafana.org/
#
# Statistics help us better understand how Loki is used, and they show us performance
# levels for most users. This helps us prioritize features and documentation.
# For more information on what's sent, look at
# https://github.com/grafana/loki/blob/main/pkg/analytics/stats.go
# Refer to the buildReport method to see what goes into a report.
#
# If you would like to disable reporting, uncomment the following lines:
#analytics:
#  reporting_enabled: false





도커 명령어

docker run --name loki -d -v ${loki-config.yml 이 저장된 폴더}:/mnt/config -p 3100:3100 grafana/loki:3.0.0 -config.file=/mnt/config/loki-config.yml

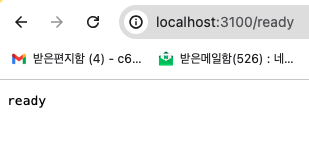

http://localhost:3100/ready 에 접속하여 상태 확인

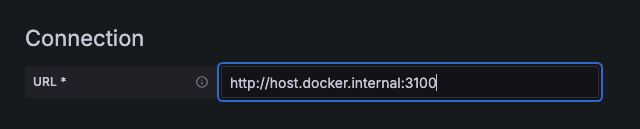

그라파나에서 Data sources Loki 추가 후 Connection url 입력

http://host.docker.internal:3100

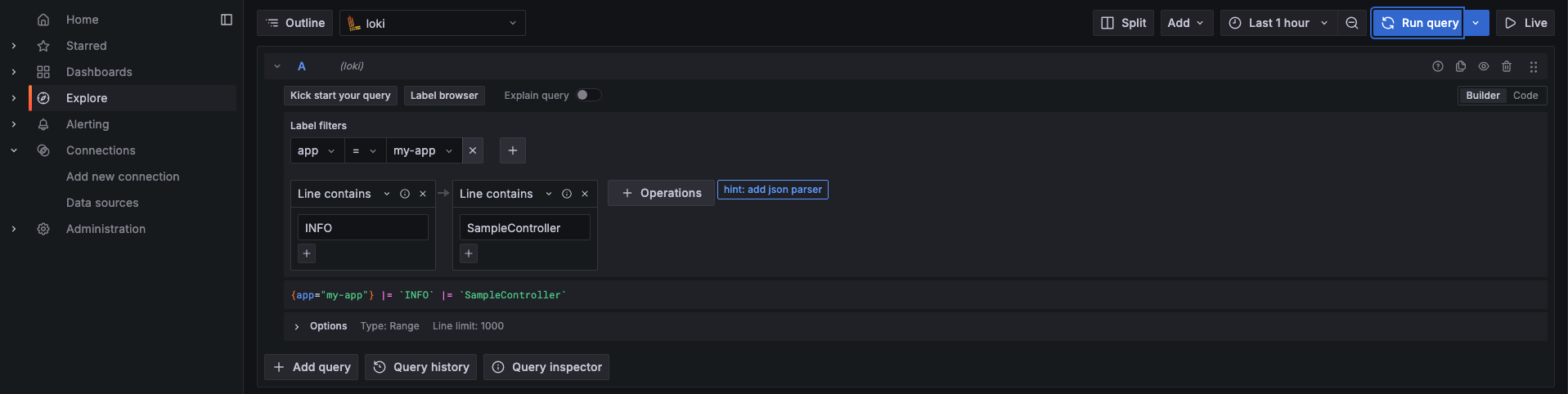

Explore에서 다음과 같이 설정하고 Run Query를 통해 수집된 로그를 확인한다.





SampleController에서 발생한 INFO 로그 레벨만 검색 결과
